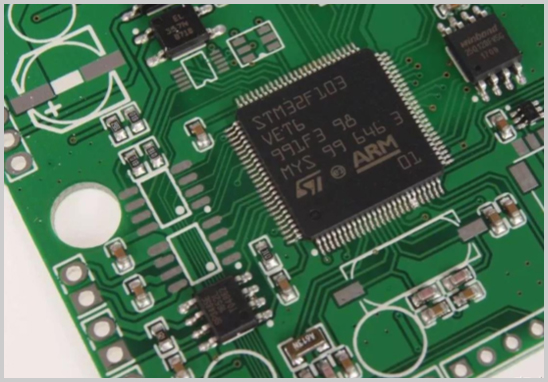

PCB/PCBA失效分析服務簡介

江蘇粵科檢測作為第三方元器件失效分析機構，擁有金相顯微鏡、掃描電子顯微鏡（SEM）、X-Ray透視儀、能譜分析儀（EDS）、可焊性分析儀等高精尖檢測設備?？舍槍?duì)PCB&PCBA、電路板和元器件提供：

- 外觀檢查：利用金相顯微鏡定位缺陷部位

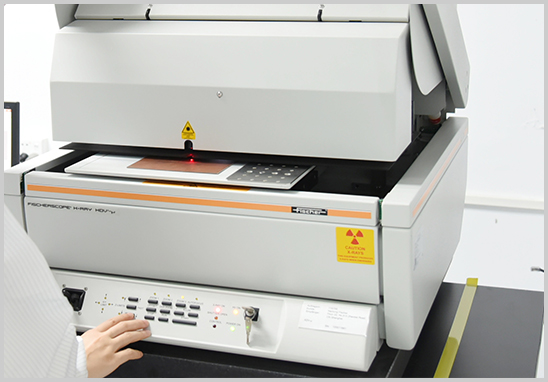

- X-Ray透視檢查：非破壞性探測BGA焊點和通孔內部缺陷

- SEM/EDS分析：微區形貌觀察及元素成分鑒別

- 可焊性試驗：評估焊盤及過孔的可焊狀態

PCB/PCBA失效分析的目的及必要性

1. 故障根因定位：通過系統分析，準確找出器件或焊點的失效根因，避免盲目返工。

2. 質量持續改進：為設計和工藝優化提供依據，實現產品可靠性提升。

3. 風險管控：預防大規模批量故障，降低售后成本與聲譽損失。

4. 認證合規：滿足汽車電子、航天、醫療等領域?qū)κХ治鰣?bào)告的合規要求。

PCB&PCBA常見失效模式

- 開路/短路：線路斷裂或?qū)w之間發生短接，常由機械應力或過載引起。

- 焊點裂紋：焊料與元件引腳或PCB焊盤分離，多因熱循環應力或焊接工藝不當導致。

- 腐蝕：潮濕環境下產生的電化學腐蝕，可通過鹽霧試驗確認。

- 元件漂移失效：電阻、電容等元件參數漂移，影響電路功能。

- 層間剝離：多層板內部介質層分層，多由熱應力或制造缺陷引起。

PCB/PCBA失效分析流程及分析方法

1. 初步檢視與測試需求確認

   - 客戶提供樣品及故障現象；

   - 實驗室確定測試標準（如IPC-9252外觀檢查、IPC-1601 X-ray檢查等）。

2. 失效模式識別

   - 目視或低倍顯微鏡檢查；

   - X-ray無損檢測焊點內部結構。

3. 物理與化學分析

   - SEM+EDS分析斷口形貌及元素成分；

   - 金相顯微鏡觀察晶粒結構與焊接界面。

4. 電性能測試

   - 在線路板上做阻抗、絕緣電阻、耐電壓測試；

   - 可焊性分析儀檢測焊材質量與潤濕性。

5. 根因歸納與驗證

   - 對比標準件；

   - 進行加速壽命或熱循環驗證；

6. 報告編制

   - 按照客戶及行業標準格式輸出報告，包含故障描述、分析過程、結論與建議。

PCB/PCBA失效分析報告辦理流程

1. 提交申請：填寫《失效分析委托單》，提供樣品及相關資料；

2. 簽訂合同：確認測試項目、報價及交付周期；

3. 樣品送檢：實驗室接收并登記錄入；

4. 分析檢測：按流程開展測試并留存原始數據；

5. 中期溝通：如發現重大異常，第一時間反饋；

6. 報告出具：電子版與紙質版同發，含全套圖文數據；

7. 技術支持：提供現場或遠程技術解讀與改進建議。
