在電子設備故障頻發的今天，一塊指甲蓋大小的芯片失效，可能導致整條產線停產、數千臺設備返修，甚至引發汽車安全系統誤動作。優科檢測認證實驗室里，工程師正通過掃描電子顯微鏡觀察芯片內部一道僅0.1微米的金屬導線裂紋——這正是某品牌手機頻繁死機的罪魁禍?zhǔn)住?/p>

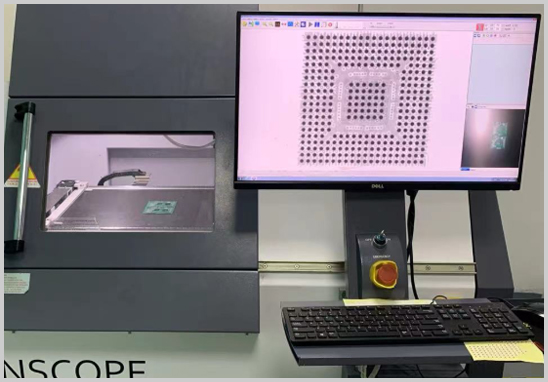

作為專業的第三方電子元器件失效分析機構，我們配備金相顯微鏡、能譜分析儀、X-RAY射線檢查機等尖端設備，為電子制造企業、汽車電子供應商和消費電子品牌提供芯片失效分析服務，精準定位故障根源，挽回千萬損失。
芯片失效分析如同電子元器件的“全身體檢”，通過一系列專業技術手段，診斷芯片的“病因”——無論是設計缺陷、制造瑕疵，還是使用損傷。優科檢測認證的服務涵蓋：
- PCB&PCBA：診斷漏電、開路、焊接不良、爆板分層等問題
- 汽車電子：分析ECU控制芯片間歇性故障等可靠性問題
- 消費電子：解決手機主芯片過熱死機、物聯網設備異常重啟等痛點
- 元器件真?zhèn)舞b別：揭穿翻新、假冒芯片真面目
我們的實驗室具備全流程分析能力，從無損檢測到納米級斷層掃描，為芯片開具科學“死亡證明”。
當芯片“罷工”，企業面臨的不僅是維修成本，更是品牌信任危機。失效分析的核心價值在于：
- 責任界定：明確失效責任方（設計？生產？使用？），為糾紛仲裁提供依據
- 工藝優化：某電源管理芯片因焊球微裂紋失效，分析發現硫元素污染，推動封裝材料升級
- 可靠性提升：通過改進散熱設計，解決5G芯片過熱宕機問題，故障率下降90%
- 成本控制：預防批量性失效，避免千萬級召回損失
通過對上千例案例的統計，芯片失效主要集中在以下五類：
1. 過熱損傷
- 現象：高負載下死機、參數漂移
- 案例：手機玩游戲時芯片局部溫度達120℃，金屬層融化導致功能異常
2. 靜電擊穿
- 現象：引腳燒蝕、柵氧層擊穿
- 典型場景：生產線組裝時未做靜電防護
3. 工藝缺陷
- 關鍵問題：光刻不均、金屬層空洞、離子污染
- 后果：服務器芯片運算速度下降40%
4. 封裝失效
- 包括：焊球開裂、引線虛焊、分層脫膠
- 汽車芯片因熱應力導致焊點疲勞斷裂
5. 設計缺陷
- 典型問題：ESD保護不足、熱設計不合理
針對不同失效模式，我們采用階梯式分析策略，從非破壞到微納米級破壞分析：
| 芯片失效分析技術矩陣 | |||
| 方法名稱 | 適用階段 | 主要設備 | 技術特點 |

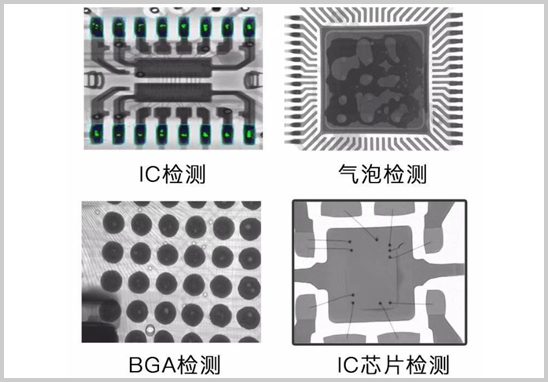

| X射線透視 | 無損初篩 | X-RAY檢查機 | 檢測焊球空洞、引線斷裂 |
| 聲學掃描(SAM) | 封裝結構評估 | 超聲波掃描顯微鏡 | 發現分層、裂紋 |
| 紅外熱成像 | 失效復現階段 | 鎖相紅外顯微鏡 | 定位熱點區域(精度0.1℃) |
| 光發射顯微(EMMI) | 漏電路徑追蹤 | 微光顯微鏡 | 捕捉光子信號定位漏電 |
| 聚焦離子束(FIB) | 納米級缺陷分析 | 離子束切割+SEM掃描電鏡 | 制作剖面觀察金屬層斷裂 |
| 能譜分析(EDS) | 材料成分檢測 | 能譜儀 | 分析污染元素（如硫、氯離子） |
| 探針測試 | 電路節點驗證 | 微探針臺 | 直接測量內部信號 |
其中，鎖相紅外顯微鏡可定位0.1mK級溫差熱點，而聚焦離子束（FIB） 的切割精度達納米級，相當于在頭發絲上刻出千條通道。
我們遵循“先外后內、先無損后破壞”原則，確保分析過程科學可靠：
| 芯片失效分析6步流程 | ||
| 階段 | 工作內容 | 關鍵技術 |
| 1. 信息收集 | 收集型號、失效現象、環境參數 | 建立失效樹(FA Tree) |
| 2. 無損檢測 | X光、聲學掃描、外觀檢查 | 避免關鍵信息丟失 |
| 3. 電性能驗證 | 復現失效、參數對比 | 探針臺、IV曲線測試 |
| 4. 失效定位 | 捕捉熱點/漏電點坐標 | EMMI、OBIRCH激光定位 |
| 5. 物理驗證 | 開封、剖面制備、材料分析 | FIB/SEM/EDS聯用 |
| 6. 根因判定 | 綜合數據建立失效模型 | 提出設計/工藝改進方案 |
以某汽車芯片分析為例：先通過紅外熱成像鎖定高溫區域，再用3D X射線斷層掃描發現焊球裂紋，最終用FIB切割剖面確認裂紋源于硫污染導致的界面腐蝕。
1. 委托受理：提交《分析委托單》（含芯片型號、失效現象）
2. 方案定制：工程師24小時內制定分析路徑及報價
3. 樣品寄送：郵寄芯片至實驗室
4. 實驗室分析：按約定流程完成檢測（常規案件5-7工作日）
5. 報告交付：提供含高清缺陷圖譜及改進建議的電子/紙質報告
緊急案件可開通綠色通道，最快48小時出具初步結論。
在半導體國產化浪潮下，一家深圳企業通過我們的失效分析，定位到某國產電源芯片的柵氧層缺陷，不僅成功向海外供應商索賠，更推動了國內首條抗輻照工藝產線的建設。電子元器件的失效，從來不是終點，而是產品進化的重要路標。
通過實驗室里的科學診斷，我們讓每一次失效都成為產品升級的跳板。當您手中的芯片再次“沉默”，不妨揭開它的微觀世界——真相，永遠藏在納米級的細節之中。
