BGA焊接可靠性評價服務簡介

隨著電子產品小型化、高密度化的發展，BGA（球柵陣列封裝）因其高引腳密度和優良電性能被廣泛應用。然而，BGA焊點隱藏在封裝底部，焊接缺陷（如虛焊、空洞、裂紋）難以肉眼識別，直接影響產品壽命和可靠性。

江蘇粵科檢測作為專業第三方檢測機構，配備金相顯微鏡、掃描電鏡（SEM）、X-RAY檢測儀等尖端設備，提供從缺陷定位到失效機理分析的全流程BGA焊接可靠性評價服務，覆蓋汽車電子、消費電子、工業設備等領域，助力企業提升產品良率和市場競爭力。

BGA焊接可靠性評價的目的及意義

1. 預防批量失效風險：BGA焊接缺陷可能在量產階段引發大規模失效，通過可靠性評價可提前發現焊點成型不良、IMC層異常等問題，優化生產工藝。

2. 滿足行業標準：如IPC-A-610對焊點光滑度、空洞率的規范，以及GSO IEC 61191-6對BGA焊點空洞的量化評估要求。

3. 延長產品壽命：通過冷熱沖擊、跌落試驗?zāi)M極端環境，驗證焊點抗疲勞性能，為產品壽命預測提供數據支撐。

4. 降低維修成本：非破壞性檢測技術（如X-RAY、染色試驗）可快速定位缺陷，減少返修損耗。

BGA焊接可靠性評價方法

針對不同失效模式，優科檢測采用多維度分析方法，確保檢測結果精準可靠：

1. 外觀與X-RAY分析

 - 外觀檢查：通過高倍顯微鏡觀察焊點外觀一致性，初步判斷偏移、橋接等缺陷。

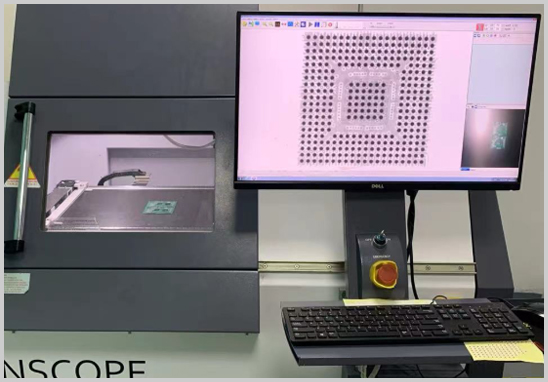

 - X-RAY檢測：利用2D/3D斷層掃描技術，精準識別焊點內部空洞、裂紋，符合GSO IEC 61191-6對空洞尺寸（≥10μm）的量化標準。

2. 染色試驗（紅墨水測試）

 通過滲透染色劑，直觀顯示焊點開裂位置和范圍，尤其適用于微裂紋和虛焊分析。

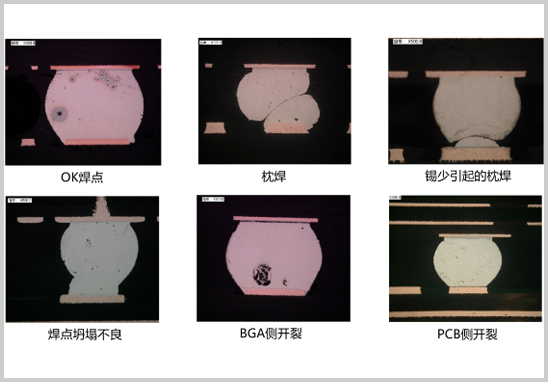

3. 斷面金相與SEM分析

 - 切片分析：對焊點進行研磨、拋光，觀察IMC層（金屬間化合物）厚度及結構，評估焊接強度。

 - SEM/EDS聯用：掃描電鏡結合能譜分析，解析焊點成分偏析、異物污染等微觀缺陷。

4. 環境可靠性測試

 - 冷熱沖擊試驗：按GJB 150.5標準，在-65℃~150℃間快速溫變（速率達5℃/min），模擬極端氣候?qū)更c(diǎn)的熱應力損傷。

 - 跌落與振動測試：驗證產品在運輸或使用中的機械沖擊耐受性。

5. 動態電阻監測（菊花鏈法）

 通過敏感焊點構建菊花鏈電路，實時監測電阻變化，精準定位疲勞失效點。

BGA焊接可靠性評價報告辦理流程

1. 需求溝通：提供產品信息（如封裝類型、應用場景），明確測試目標（如空洞率、抗沖擊性能）。

2. 方案定制：結合行業標準（如IPC、IEC）和企業需求，制定檢測項目組合（如X-RAY+冷熱沖擊+SEM）。

3. 樣品提交：寄送待測樣品（建議提供3~5件），確保包裝完整避免二次損傷。

4. 檢測執行：實驗室按流程完成測試，7~10個工作日內提供原始數據及初步分析。

5. 報告生成：出具CNAS/CMA測試報告，包含缺陷定位圖、失效機理分析及改進建議。
