隨著電子技術的迅速發展，集成電路（IC）在各個領域的應用日益廣泛。然而，在生產、運輸和使用過程中，靜電放電（Electrostatic Discharge，ESD）對芯片可靠性和性能的影響不可忽視。ESD可能導致芯片功能失效、性能下降，甚至造成不可逆轉的損壞。因此，深入了解芯片ESD測試的原理、方法和標準，對提高電子產品的質量和可靠性至關重要。
ESD的概念及其對芯片的影響
靜電放電（ESD）是指帶電物體之間由于電位差產生的電荷快速轉移過程。在日常生活和工業生產中，ESD現象無處不在，例如人們?cè)谛凶?、接觸物體或操作電子設備時，都可能產生靜電放電。
ESD對芯片的影響主要體現在以下幾個方面：
- 電場破壞：強大的靜電電場可能擊穿芯片內部的絕緣層或PN結，導致器件失效。
- 熱破壞：瞬間的大電流會在芯片內部產生高溫，造成半導體器件的熱損傷。
- 性能下降：即使未導致立即失效，ESD也可能引起器件性能的退化，縮短其使用壽命。
實例分析：
在典型的工作環境中，人體電容約為150pF。如果人體感應的電荷量達到0.6μC，那么靜電電壓可高達4kV，此時人體所攜帶的靜電能量約為1.2毫焦耳。當帶電人體接觸到集成電路時，會產生一個強大的靜電放電過程，雖然持續時間極短（通常為10ns~100ns），但瞬間電流可達1A~10A。這種強烈的放電足以對半導體器件造成嚴重的熱破壞，導致芯片功能失效。因此，人體靜電放電是引起半導體器件ESD損傷的主要原因之一。
芯片ESD測試的分類
為評估和提高芯片抵抗ESD的能力，業界制定了多種ESD測試方法。總體而言，ESD測試可分為以下兩大類：
1. 芯片級ESD測試：針對單個芯片或器件，評估其在生產、運輸和裝配過程中抵抗靜電放電的能力。
2. 板級ESD測試：針對已組裝的電路板，評估整個系統在實際使用環境中抵抗靜電放電的能力。
常見的芯片ESD測試模型及標準
芯片級ESD測試主要通過模擬實際環境中可能發生的靜電放電情況，評估芯片的抗ESD能力。常見的測試模型包括人體放電模型（HBM）、機器放電模型（MM）和器件充電模型（CDM）。
1. 人體放電模型（HBM, Human Body Model）
概念：
HBM模擬的是人體在接觸電子元件時可能產生的靜電放電情況。該模型假設人體攜帶一定量的靜電，通過與芯片接觸，電荷通過芯片放電。
測試方法：
- 在測試中，使用一個具有特定電容（通常為100pF）和電阻（通常為1.5kΩ）的電路模擬人體。
- 將預先充電到設定電壓的電容通過電阻與待測芯片連接，模擬靜電放電過程。
- 測試電壓范圍通常從2kV到16kV，根據芯片的應用場景和要求選擇合適的測試電壓。
常用標準：
- MIL-STD-883C Method 3015.7
- EIA/JESD22-A114-A
意義：
HBM測試評估芯片在日常處理和操作過程中抵抗人體靜電放電的能力，確保其在實際使用中的可靠性。
2. 機器放電模型（MM, Machine Model）
概念：
MM模擬的是機器設備（如自動化生產線上的機器人）在操作過程中產生的靜電放電情況。由于機器的導電性更強，產生的放電電流和能量更大。
測試方法：
- 使用一個具有特定電容（通常為200pF）且近似零電阻的電路模擬機器。
- 將預先充電到設定電壓的電容直接與待測芯片連接，模擬瞬間的大電流放電過程。
- 由于電阻接近零，放電時間極短，但電流峰值較高，可能對芯片造成更嚴重的沖擊。
常用標準：
- EIAJ-IC-121 Method 20
- EIA/JESD22-A115-A
意義：
MM測試評估芯片在生產和裝配過程中抵抗機器靜電放電的能力，確保生產過程中的產品質量和良率。
3. 器件充電模型（CDM, Charge Device Model）
概念：
CDM模擬的是芯片自身在生產、運輸或裝配過程中由于摩擦等原因積累靜電，然后在接觸接地物體時發生放電的情況。
測試方法：
- 讓待測芯片自身帶電，積累一定的靜電電荷。
- 然后使芯片的某個引腳接觸接地物體，觀察放電過程。
- 放電時間極短，通常在幾納秒內完成，但電流峰值極高。
常用標準：
- ANSI/ESDA/JEDEC JS-002-2018
- AEC-Q100-011-REV-D-2019
- JEITA ED-4701_302_304C-2013
意義：
CDM測試評估芯片在自身帶電情況下抵抗靜電放電的能力，尤其關注高速生產線和自動化裝配過程中的ESD風險。
ESD故障的判斷方法
在完成ESD測試后，需要評估芯片是否受到損壞或性能退化。常見的ESD故障判斷方法包括：
1. 絕對漏電流測量
方法：
- 測量芯片各個輸入/輸出引腳的漏電流值。
- 若漏電流超過1μA（或根據具體標準設定為10μA），則判定芯片已受損。
- 測量時所加偏壓可根據需求設定，一般為5.5V（VDD×1.1）或7V（VDD×1.4）。
意義：
漏電流的增加通常表明芯片內部的絕緣層或PN結已被破壞，影響正常功能。
2. 相對I-V曲線漂移
方法：
- 測試ESD前后，從芯片的輸入/輸出引腳觀察其電流-電壓（I-V）特性曲線。
- 若I-V曲線漂移超過20%~40%，則可判定芯片性能受到影響。
意義：
I-V曲線的變化反映了芯片電特性的改變，可用于檢測細微的性能退化。
3. 功能觀測法
方法：
- 在ESD測試后，檢測芯片的各項功能是否正常，是否符合預定的規格和參數。
- 通過實際運行測試，觀察芯片在不同工作條件下的表現。
意義：
功能測試直接反映芯片的實際工作狀態，能夠全面評估ESD對芯片功能的影響。
注意事項：
不同的故障判斷方法可能會導致對同一芯片得出不同的ESD耐受結論。因此，在報告ESD測試結果時，需明確說明所采用的故障判定準則和條件，以確保結果的準確性和可比性。
第三方芯片ESD測試機構
ESD測試在芯片設計、生產和質量控制過程中具有不可或缺的重要性。通過全面而嚴格的ESD測試，可以有效評估和提高芯片抵抗靜電放電的能力，確保電子產品在各種環境和使用條件下的可靠性和穩定性。

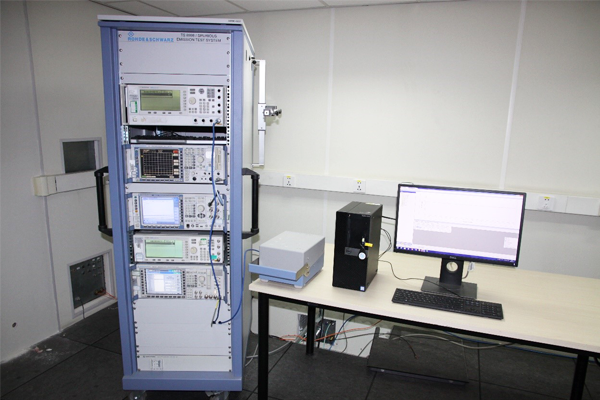

江蘇粵科檢測是專業第三方電子元器件檢測機構，實驗室具備ESD靜電放電測試能力，可提供第三方芯片ESD測試、二次篩選、失效分析等可靠性驗證服務。
在實際應用中，應根據芯片的用途和應用環境，選擇合適的ESD測試模型和標準，并結合多種故障判斷方法，全面評估芯片的抗ESD性能。同時，在生產和使用過程中，應采取適當?shù)腅SD防護措施，如佩戴防靜電手環、使用防靜電包裝等，進一步降低靜電放電對芯片的潛在危害。
