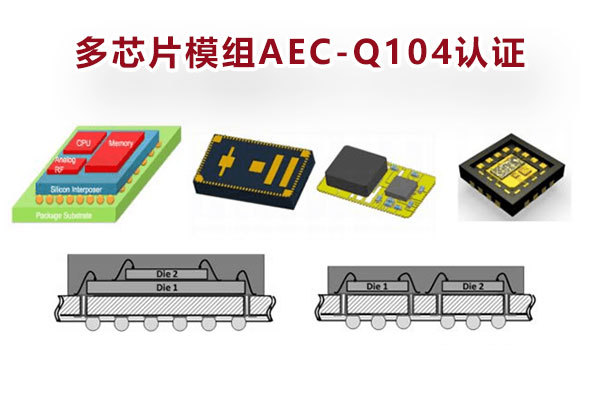

AEC-Q104認證是汽車電子委員會 (Automotive Electronics Council, AEC) 針對車用多芯片模組 (Multi-Chip Modules, MCM) 制定的可靠性測試規范。這一規范要求嚴格的測試程序，以確保 MCM 在汽車使用環境中的可靠性和性能。本文將詳細介紹 AEC-Q104認證的費用構成、認證周期及樣品數量要求。

AEC-Q104認證費用構成

完成 AEC-Q104認證項目主要涉及以下成本：

1. 硬件成本

   - HTOL制板：高溫操作壽命測試板。

   - HTOL夾具：用戶可自行準備夾具。

   - ELFR制板：與 HTOL 類似，根據驗證時程決定是否多套配置。

   - ELFR夾具：同 HTOL，依客戶驗證時程決定是否多套配置。

   - HAST制板：高度加速壽命測試板。

   - HAST夾具：客戶自行準備夾具，并行需要 90 個（最少需要 30 個）。

   - EMC制板：需單獨制作 EMC 板。

   - BLR制板：高加速應力測試板。

   - MCM DROP制板：落下測試板。

   常見的硬件還包括：THB、PTC、HTOL、BLR、ESD 插座；HTOL/ELFR 板；PTC 板；THB 板；BLR 板等。

2. 試驗成本

   - 根據客戶提供的 MCM 詳細規格書，依據 AEC-Q104標準進行測試。有些項目可能不需要進行，具體測試項目和費用根據標準解讀后確定。

AEC-Q104認證周期

在實驗室排期能夠滿足的情況下，AEC-Q104認證的周期通常為 3-4 個月。這一周期包括測試準備、執行各項測試以及結果分析和報告編寫。

AEC-Q104認證樣品數量要求

根據客戶提供的 MCM 詳細規格書，依據 AEC-Q104標準進行標準解讀，并確定試驗項目以及相應的樣品數量。一般情況下，樣品數量會超過 520 個。

AEC-Q104認證的主要測試項目

AEC-Q104規范中，共分為 A-H 八大系列測試。其中，對于 MCM 上使用的所有組件，包括電阻、電容、電感等被動組件、二極管離散組件及 IC 本身，如果這些組件已經通過了 AEC-Q100、AEC-Q101 或 AEC-Q200，則 MCM 只需進行 AEC-Q104H 中的 7 項測試：

1. TCT (Temperature Cycling) 溫度循環

2. Drop 落下

3. Low Temperature Storage Life (LTSL) 低溫存儲壽命

4. Start Up & Temperature Steps (STEP) 啟動與溫度階梯

5. X-Ray X射線檢測

6. Acoustic Microscopy (AM) 聲學顯微鏡

7. Destructive Physical Analysis (DPA) 破壞性物理分析

如果 MCM 上的組件未先通過 AEC-Q100、AEC-Q101 與 AEC-Q200，則必須從 AEC-Q104的 A-H 八大系列共 49 項目中，根據產品應用，決定驗證項目。這時，驗證項目會更多。

完成汽車多芯片模組 (MCM) 的 AEC-Q104認證，費用主要包括硬件成本和試驗成本。認證周期一般為 3-4 個月，具體樣品數量通常超過 520 個。不同項目的測試要求可能有所不同，因此在進行認證前，應詳細了解規范要求并準備充分的資源和樣品。通過嚴格的 AEC-Q104認證，能夠確保 MCM 在實際汽車使用環境中的可靠性和性能，為產品在汽車市場中的應用提供堅實保障。
