環境應力篩選（Environmental Stress Screening，ESS）起源于20世紀60年代美國阿波羅飛船強化環境試驗的總結，并逐步從國防軍工行業拓展至民用行業。根據GJB 451A-2005《可靠性維修性保障性術語》的定義，環境應力篩選（ESS）是通過施加規定的環境應力，發現和剔除制造過程中的不良零件、元器件和工藝缺陷等早期故障，從而減少早期故障的一種工序或方法。本文將介紹航天電子產品環境應力篩選試驗的要求和流程。

環境應力篩選的背景與意義

大多數不可修復產品的故障率隨時間的變化曲線呈現“浴盆曲線”，可分為早期故障期、偶發故障期和磨損故障期三個階段。ESS試驗通過加速產品老化以暴露缺陷，幫助產品盡快渡過早期故障期，達到較低的失效率。雖然ESS并不能提升產品的固有可靠度，但通過發現并剔除潛在缺陷，能夠顯著提高產品的可靠性和質量。

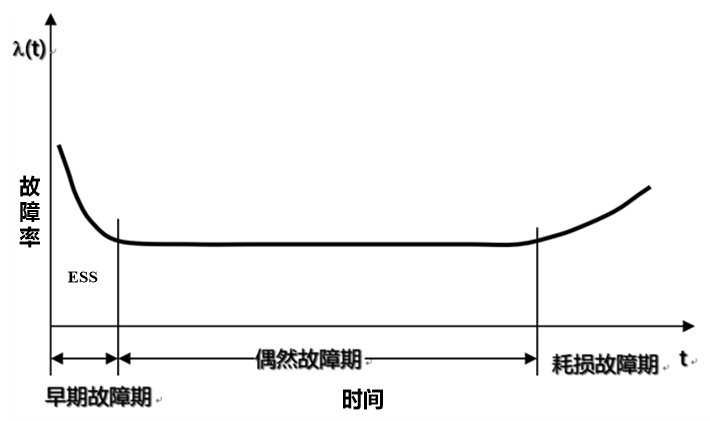

典型故障率浴盆曲線

應用范圍

環境應力篩選主要適用于電子產品，包括電子組件、單機和系統。原則上，亦可用于電氣、光電、機電或電化學產品。

篩選應力類型

據國內外已發表的ESS調查統計結果，在常用的12種環境應力中，溫度循環和隨機振動是最有效的篩選應力。因此，電子產品環境應力篩選一般采用溫度循環和隨機振動應力。

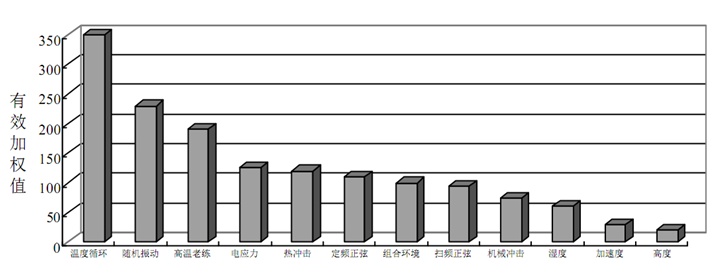

篩選應力類型及有效加權值

溫度循環

溫度循環是通過將產品暴露在高溫和低溫環境中，模擬實際使用過程中可能遇到的溫度變化，從而發現潛在缺陷。主要激發出的故障模式包括：

1. 涂層、材料或線頭上各種微裂紋擴大。

2. 粘結不好的接頭松弛。

3. 螺釘連接或鉚接不當?shù)慕宇^松弛。

4. 材料熱膨脹系數不同引起的變形和應力故障。

5. 機械張力不足的壓配接頭松弛。

6. 質差的釬焊接觸電阻增加或開路。

7. 運動件及密封件故障。

隨機振動

隨機振動通過施加不同頻率和幅度的振動載荷，評估產品在振動環境下的可靠性和耐久性。主要激發出的故障模式包括：

1. 結構部件、引線或元件接頭產生疲勞，尤其是導線上有微裂紋的情況。

2. 電纜磨損。

3. 接頭松弛。

4. 安裝加工不當?shù)募呻娐菲撀洹?/p>

5. 匯流條及連到電路板上的釬焊接頭受到振動應力，導致釬接薄弱點故障。

6. 元器件及引線布置不良造成損壞。

7. 已受損或安裝不當?shù)拇嘈越^緣材料出現裂紋。

常規篩選應力的確定方法

航天電子產品進行應力篩選試驗，主要依據兩個標準規范：QJ 3138《航天產品環境應力篩選指南》和GJB 1032A《電子產品環境應力篩選方法》。根據這些規范，航天電子產品應力篩選試驗一般要求如下：

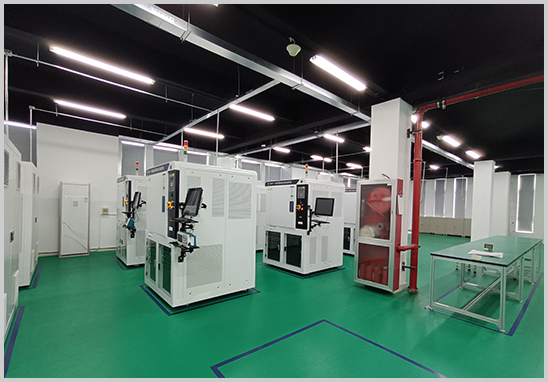

ESS溫度循環

1. 溫度范圍：一般取產品的工作極限溫度或超過產品的工作極限溫度，但不能超過產品的設計極限溫度。

2. 溫變速率：箱內空氣溫度在溫度范圍內的平均變化率應不小于10℃/min。

3. 循環次數：總循環次數一般不少于10次。

4. 保持時間：應確保產品內部冷透或熱透，并有足夠的測試時間。

5. 加電要求：

   - 篩選中應盡量通電并進行性能檢測，以提高篩選效率。

   - 一般在高組裝級（組件或系統級）進行通電和檢測，低組裝級（印制線路組件）不進行通電和檢測。

6. 注意事項：

   - 應備有產品放置擱架，以利于被篩選產品充分暴露于篩選設備箱內空氣中。

   - 試驗時應采取措施對濕度進行控制，防止產品受潮。

   - 對于光電、機電一體化產品，可僅針對產品的電子部分進行該項試驗。

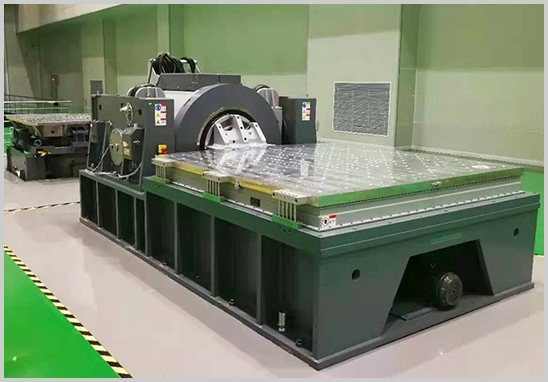

ESS隨機振動

1. 振動量級：功率譜密度一般取0.04g2/Hz，對于包含有光電和機電裝置等對振動敏感的產品，局部敏感頻率可進行下凹。

2. 振動方向：三向篩選在尋找缺陷方面最有效，因此一般選擇三向。為經濟起見，亦可選擇振動最敏感單軸篩選或兩軸依次篩選。

3. 振動時長：

   - 推薦單軸振動10min，雙軸振動每軸7.5min，三軸振動每軸5min。

   - 篩選和尋找故障用的總振動時間一般不超過20min。

4. 加電要求：振動過程中應通電并進行性能檢測，以及時發現故障并保證間歇故障不漏檢，提高尋找故障效率。

5. 注意事項：試驗夾具在試驗頻率范圍內不應有明顯（一般小于3dB）的放大和衰減。

結論

環境應力篩選是一種旨在找出產品早期故障的檢驗工藝，要求100%的產品進行篩選，而非隨機抽樣。環境應力篩選的目的是在較短的時間內查找出更多的潛在缺陷，同時又不能超出產品的設計極限值，不損壞產品或增加新的缺陷。篩選條件主要靠工程經驗確定，可根據篩選效果、故障分析以及其他情況進行動態調整，以達到最佳篩選效果。通過規范的環境應力篩選試驗，可以顯著提升航天電子產品的質量和可靠性，確保其在各種惡劣環境下的穩定性和耐久性。
