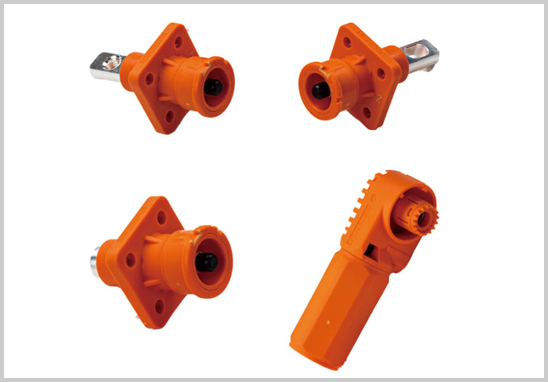

儲能連接器2PfG 2740 TUV認證機構

儲能連接器作為儲能系統核心零部件之一，對整個儲能系統的安全和性能都起著至關重要的作用。而現有連接器標準沒有完全考核儲能連接器在系統中的表現，如高電壓下的安全距離和大電流下的環境耐受等。

TUV萊茵制定的2PfG 2740/04.20標準考核了儲能連接器的機械性能、操作壽命、溫升、耐候性能、防護等級和絕緣材料等關鍵點，確保連接器在儲能系統的特殊環境下達到各方面性能要求。

江蘇粵科檢測是專業第三方儲能連接器TUV認證機構，實驗室具備儲能連接器2PfG 2740認證資質和全項測試能力，可提供儲能連接器2PfG 2740 TUV認證服務。

儲能連接器2PfG 2740 TUV認證主要測試項目

一、機械性能

1. 銘牌擦拭

IEC 60068-2-70；

test Xb, 測試棒(size 1)，5N的力，測試液體-水，測試循環10次。

要求：銘牌需清晰可見

2. 極性和編碼(防呆結構驗證)

IEC 60512-13-5

1.5x插合力，不超過80N

要求：不影響正常使用

3. 互鎖： 防止連接器的觸點在與其對應觸點接觸之前通電，并可防止連接器在其觸點帶電時斷開

 互鎖測試：互鎖需在帶電極通之后通，斷之后斷。

4. 拔出力及保持裝置(ESS標準加測試)

（1）不具備保持裝置的連接器拔出力不得小于50N

（2）保持裝置 80N 不脫落

5. 機械沖擊

IEC 60512-7-2

跌落次數：8次，每跌落一次轉樣品45°

要求：保證防觸電保護的部件不能損壞爬電距離和電氣間隙不得縮短

二、壽命測試

1. 接觸電阻-初始值記錄

僅記錄接觸電阻，不做判斷

電流：額定電流

測量點：端子根部

無判定

2. 分斷容量-針對可帶電分斷連接器(ESS標準修改)

交流功率因數0.9+0.05

直流時間常數1ms土15%

插拔速度0.8+0,1m/s

接觸時間2-4s

分斷次數：根據聲稱

要求：不得有持續閃絡擊穿，不得影響正常使用

3. 機械操作(ESS標準修改)

測試參數同B2分斷容量

區別是純機械插拔

機械操作至少100次

要求：不得有影響正常使用的損壞

4. 接觸電阻-最終測量(ESS標準修改)

要求： 接觸電阻最終值需小于1,5倍初始值

5. 線纜彎折(ESS標準修改)

每分鐘彎折60次

總循環根據聲稱值

掛重參數如下

要求：不得有影響正常使用的損壞

6. 線纜拉力、扭轉測試(ESS標準附加)

拉力測試：共承受100次拉力，每次持續時間1s

立即繼續扭轉測試，下表扭矩施加在線纜上1min

更求：線纜最大位移不超過2mm

儲能連接器2PfG 2740 TUV認證辦理流程

1. 簽訂合同；

2. 送樣與選樣；

3. 樣品預測與評估；

4. 提交檢測數據及報告；

5. 審核通過, 取得NOA/NOC；

6. NOA完案，NOC審廠輔導后完案。
