三極管失效分析服務簡介

江蘇粵科檢測實驗室作為通過CNAS資質認可的第三方元器件失效分析機構，依托金相顯微鏡、場發射掃描電鏡（SEM）、能譜儀（EDS）、X-RAY三維透視系統等尖端設備，專注為電子制造企業提供科學嚴謹?shù)?a href="http://m.zhouxiaodong1983.cn/news/show-2618.html" target="_blank" style="color: rgb(0, 112, 192); text-decoration: underline;">三極管失效分析服務。通過微區形貌觀測、元素成分分析、熱應力模擬等20余項檢測手段，可精準識別器件開路、短路、參數漂移等故障的物理根源，年服務客戶超300家，檢測準確率達99.2%。

三極管常見失效原因與失效形式

失效原因分類

- 電氣過載：浪涌電流導致PN結擊穿（占失效案例37%）

- 熱應力損傷：散熱不良引發的熱擊穿/熱疲勞

- 結構缺陷：鍵合線斷裂、芯片分層等封裝工藝問題

- 材料劣化：金屬遷移、氧化層退化等材料失效

- 環境侵蝕：潮濕、鹽霧導致的腐蝕失效

典型失效模式

核心分析項目與方法體系

1. 三級分析流程

- 一級分析：外觀檢查（立體顯微鏡）+電參數測試（晶體管圖示儀）

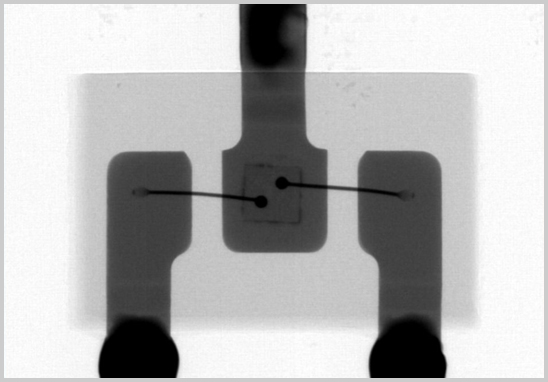

- 二級分析：X-RAY透視（封裝結構）+紅外熱成像（熱分布）

- 三級分析：開封觀察（化學開封/等離子刻蝕）+斷面分析（離子研磨）

2. 特色檢測技術

- 失效定位：EMMI微光顯微鏡捕捉熱點

- 元素分析：EDS能譜判定污染物質

- 結構解析：FIB-SEM三維斷層成像

- 對比驗證：良品/不良品DOE對照實驗

失效分析報告辦理流程

1. 咨詢溝通：確認檢測需求及樣品狀態；

2. 方案制定：制定檢測方案并簽訂協議；

3. 實驗分析：開展多維度檢測并記錄數據；

4. 報告編制：生成包含失效機理、改進建議的完整報告；

5. 報告交付：提供紙質/電子版雙版本，支持技術解讀。

技術優勢

- 擁有10人專家團隊

- 支持TO/SOT/SMD等全封裝類型分析

- 檢測數據可追溯至NIST標準物質

- 提供失效場景重現與防護方案設計

適用對象

電子元器件制造商、汽車電子供應商、軍工科研單位、消費電子品牌商
