PTC功率溫度循環試驗是評估半導體器件在功率和溫度波動的雙重影響下可靠性的關鍵步驟。該測試模擬器件在實際工作中所經歷的熱循環效應，確保芯片在復雜多變的應用環境中能夠穩定運行。

PTC功率溫度循環試驗的重要性

對于在實際應用中會受到溫度波動影響的半導體器件來說，PTC試驗至關重要。通過在高低溫交替環境下對這些器件施加功率，測試評估其在極端條件下的承受能力。這一測試對于確保芯片在諸如汽車電子等關鍵應用中的長期可靠性至關重要，因為這些設備經常在功率和溫度不斷變化的條件下工作。

AEC-Q102標準PTC功率溫度循環試驗試要求

PTC試驗特別適用于表面貼裝器件（SMD）芯片組件，AEC-Q100和AEC-Q102標準中均對其有所提及。例如，AEC-Q102標準對PTC試驗提出了以下條件：

- 測試條件：根據AEC-Q102的要求，溫度范圍設置在-40°C到+105°C之間，停留時間為10分鐘，轉換時間為20分鐘。測試電流（If）設定為560 mA，通斷電周期為5分鐘。測試持續1000個溫度循環。

- 樣品數量：通常測試需要來自三個不同批次的26個樣品。

- 測試信息：參考方法為JEDEC JESD22-A105C。測試樣品在循環電流為560 mA的條件下進行通斷電（5分鐘通電/斷電周期），極限溫度為-40°C和+105°C，停留時間為10分鐘，轉換時間為20分鐘。測試持續1000個溫度循環，在0次循環（初測）、100次循環、500次循環和1000次循環（終測）時進行光電參數的測量。

PTC功率溫度循環試驗第三方檢測機構

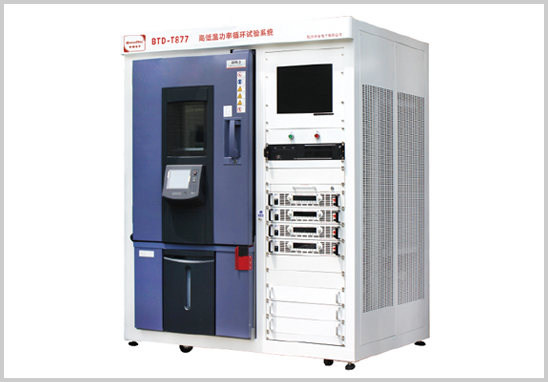

江蘇粵科檢測是一家專業的第三方電子元器件檢測機構，可提供半導體器件PTC功率溫度循環試驗第三方檢測服務。實驗室配備了先進的PTC高低溫功率循環測試系統，能夠提供精確和可靠的測試結果。

- 溫度范圍：測試設備可以在-70°C到+150°C的溫度范圍內運行，溫度波動精度為0.5°C，最大溫度變化率超過15°C每分鐘。

- 電壓和電流能力：設備能夠處理0到30V（VB）和0到100V（VC）范圍內的電壓，電流能力為0.0到100.0mA。

這些能力確保江蘇粵科檢測能夠提供全面、精確的第三方PTC測試服務，幫助制造商驗證其半導體器件在嚴苛條件下的可靠性。
