電子元器件篩選工作流程旨在通過系統的測試和檢測手段，及時判別各種失效的發生，并準確判定元器件的失效模式。這不僅為元器件本身的可靠性設計提供了依據，也為整機系統的可靠性提供了保障。本文將基于目前國內使用的主要篩選工作流程，對電子元器件的篩選步驟進行詳細介紹。

篩選工作流程

1. 外觀檢查

篩選方法： 用10倍放大鏡檢查外形，引線及材料有無缺陷

篩選目的： 封裝失效

外觀檢查是最基礎的一步，通過放大鏡觀察元器件的外形和引線，確保沒有明顯的缺陷和損傷。這一步驟能有效篩除一些外觀上存在問題的元器件，從而避免其在后續使用中出現失效。

2. 溫度循環

篩選方法： 使元器件交替暴露在規定的極限高溫和極限低溫下，連續承受規定次數的循環

篩選目的： 封裝失效

溫度循環測試通過將元器件置于高低溫交替環境中，檢測其在溫度劇變下的可靠性。這一步驟主要用于暴露元器件在溫度應力下可能出現的封裝失效問題。

3. 高溫壽命（非工作）

篩選方法： 按照國家標準規定的壽命試驗要求，使元器件在規定的環境條件下（通常是最高溫度）存儲規定的時間

篩選目的： 封裝失效

高溫壽命測試是在元器件不工作的情況下，將其暴露在高溫環境中一段時間，以評估其在長期高溫下的耐受性和可靠性。這對于判斷元器件在實際使用中的長期性能尤為重要。

4. 電功率老煉

篩選方法： 按照額定條件達到最高結溫下的老煉時間，老煉功率按元器件有關規定條件進行

篩選目的： 封裝失效

電功率老煉測試通過施加電功率，使元器件達到其最大結溫，評估其在高功率工作狀態下的可靠性。這有助于識別那些在高功率應用中可能會失效的元器件。

5. 外觀檢查

篩選方法： 用10倍放大鏡檢查外形，引線及材料有無缺陷

篩選目的： 封裝失效

再次進行外觀檢查，以確保在前幾個步驟中沒有因測試過程導致新的外觀缺陷。

6. 密封性檢查

篩選方法： 有空隙的元器件，先細檢漏，然后粗檢漏

篩選目的： 密封失效

密封性檢查主要針對那些封裝有空隙的元器件，通過細檢漏和粗檢漏的方法，確保其封裝的密封性能完好。這一步驟可以識別出封裝不良導致的失效。

7. 振動

篩選方法： 切斷脆斷結構不耐機械振動下的元器件

篩選目的： 結構失效

振動測試通過施加機械振動，檢測元器件在機械應力下的可靠性，特別是識別那些在機械振動環境中容易斷裂或失效的元器件。

8. 外觀檢查

篩選方法： 用10倍放大鏡檢查外形，引線及材料有無缺陷

篩選目的： 封裝失效

再次進行外觀檢查，確保在振動測試后，元器件外觀和引線沒有出現新的缺陷。

9. 電參數測試

篩選方法： 包括結電平電流，結電壓或電流漏電流等電參數測試

篩選目的： 按產品技術規范進行

電參數測試通過測量元器件的電學參數，如結電平電流、結電壓或電流漏電流等，評估其是否符合產品的技術規范要求。這一步驟確保元器件的電性能符合設計要求。

10. 功能測試

篩選方法： 按產品技術規范合同規定進行

篩選目的： 功能失效

功能測試通過實際應用測試，評估元器件在實際使用中的功能表現，確保其在規定的工作條件下能夠正常工作。

11. 外觀檢查

篩選方法： 用10倍放大鏡檢查外形，引線及材料有無缺陷

篩選目的： 封裝失效

最后進行一次外觀檢查，確保整個測試流程中元器件沒有出現新的外觀缺陷，最終確保出廠元器件的外觀和性能完好。

通過以上篩選工作流程，各種可能導致元器件失效的因素都能得到充分的測試和檢測。這不僅提高了元器件的可靠性，也為整機系統的穩定運行提供了堅實的基礎。在實際應用中，優化篩選順序能夠及時判別各種失效的發生，并通過失效時元器件所處的階段準確判定失效模式，為元器件和系統的可靠性設計提供了準確的依據。

第三方電子元器件二次篩選機構

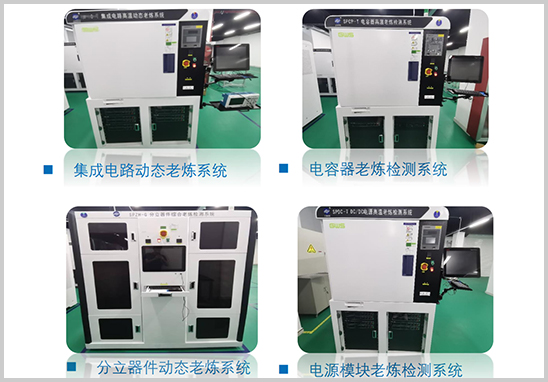

江蘇粵科檢測是專業第三方電子元器件二次篩選機構，元器件篩選實驗室面積約2400平米，已具備全套資質和專業團隊36人，配備元器件篩選設備180臺/套，可提供專業的電子元器件二次篩選、元器件失效分析（FA）及可靠性驗證等服務。
