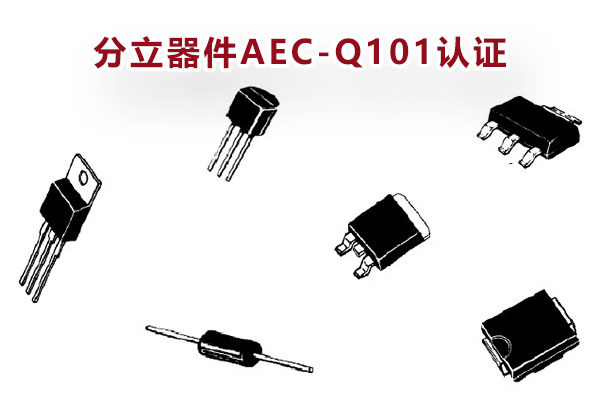

AEC-Q101是由AEC委員會制定的一項基于失效機理的分立半導體元件應力測試鑒定標準，適用于汽車領域的分立半導體元件，如二極管、齊納二極管、穩壓二極管、整流二極管、TVS管、MOSFET、IGBT等。作為汽車行業的綜合可靠性測試認證標準，AEC-Q101為確保這些元件在苛刻環境條件下的性能和可靠性提供了必要的測試項目。然而，這些測試項目也帶來了許多挑戰和難點。

AEC-Q101可靠性測試中的一些主要難點

1. 預處理

預處理是所有測試的前提，旨在模擬元件在實際應用中的處理過程。預處理的挑戰在于確保所有樣品的一致性，并且不會因預處理本身導致樣品的損壞或失效。

2. 高溫高濕測試（有偏壓和無偏壓條件）

高溫高濕環境中的測試，特別是帶偏壓條件下的測試（如42V條件），對元件的絕緣性能和材料穩定性提出了極高要求。元件在這種極端條件下運行可能會導致電化學遷移、腐蝕和材料降解，如何準確模擬和控制這些條件是測試的一個難點。

3. 高壓蒸煮

高壓蒸煮測試旨在加速水汽滲透和材料降解過程，評估封裝和密封性能。測試的難點在于確保蒸煮環境的一致性和可靠性，同時需要精確控制壓力和溫度，以避免測試條件過于苛刻導致非正常失效。

4. 溫度循環和加電溫度循環

溫度循環和加電溫度循環測試模擬了元件在溫度變化和電荷負載條件下的工作情況，測試的目的是評估元件的熱機械應力和熱疲勞特性。測試難點包括確保溫度變化的速率和范圍，以及電負載條件的一致性，同時避免過度應力導致的非預期失效。

5. 高溫反偏和高溫柵偏壓測試

高溫反偏（HTRB）和高溫柵偏壓（HTGB）測試評估元件在高溫和偏壓條件下的長期穩定性。這類測試需要長時間的持續運行，如何保持測試設備的穩定性和精確性是一個挑戰，同時要防止環境變化對測試結果的影響。

6. 破壞性物理分析

破壞性物理分析（DPA）旨在通過物理破壞和內部結構檢查來評估元件的制造質量和內部缺陷。由于DPA需要對樣品進行破壞性操作，如何在不影響其他測試樣品的前提下進行精確分析是一個難點。此外，DPA需要專業設備和技術人員的支持。

7. 引線鍵合測試（拉力和切應力）

引線鍵合拉力和切應力測試評估引線連接的機械強度和可靠性。這類測試需要高度精確的力學設備，并且測試結果容易受樣品制備和測試設備校準的影響。

8. 熱阻抗和可焊性測試

熱阻抗測試評估元件的熱性能，確保在高功率應用中的熱管理效果?？珊感詼y試評估元件在實際焊接過程中的可操作性和可靠性。這兩項測試需要精確控制測試條件和參數，確保測試結果的準確性和一致性。

9. 晶須增長評價

晶須增長是一個長期的可靠性問題，特別是在高溫高濕環境下。晶須的生長可能導致電氣短路和失效。如何通過測試準確評估晶須生長的風險和程度，是一個長期的挑戰。

10. 靜電放電（ESD）測試

靜電放電（HBM和CDM模式）測試評估元件對靜電放電事件的抗擾度。由于ESD事件的隨機性和復雜性，如何模擬真實的ESD事件并確保測試的一致性和重復性是一個難點。

綜上所述，AEC-Q101可靠性測試涵蓋了從環境應力、機械應力到電氣應力等多個方面，每一個測試項目都對測試設備、測試方法和操作人員的技術水平提出了嚴格要求。通過克服這些測試難點，可以更好地確保分立半導體元件在汽車應用中的可靠性和性能，為汽車電子系統的穩定運行提供保障。
