人體或帶電物體在向敏感的電子器件放電時，會導致器件發生故障，嚴重影響汽車電子產品的正常工作，甚至導致其損壞。因此，進行車載ESD靜電測試對于確保汽車電子產品的可靠性和耐久性至關重要。本文將介紹AEC-Q101標準下的ESD測試要求及其重要性。

AEC-Q101 要求的ESD測試類型

根據AEC-Q101標準，器件需要進行兩種主要的ESD測試：人體放電模式（Human-Body Model, HBM）和元件充電模式（Charged-Device Model, CDM）。

1. 人體放電模式（HBM） AEC Q101-001

   - 模擬場景：此測試模擬人體在地上走動摩擦或其他因素在人體上累積靜電，當此人碰觸器件引腳時，人體上的靜電瞬間產生的電流可能造成器件損毀。

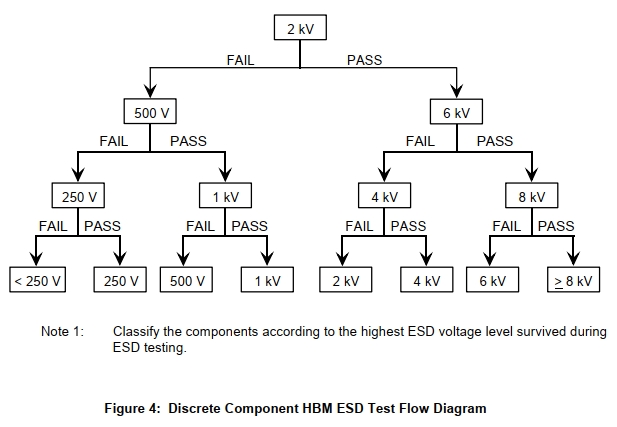

   - 測試流程：如圖所示的HBM測試流程圖，每個樣本組在不同應力電壓水平下測試10個器件。

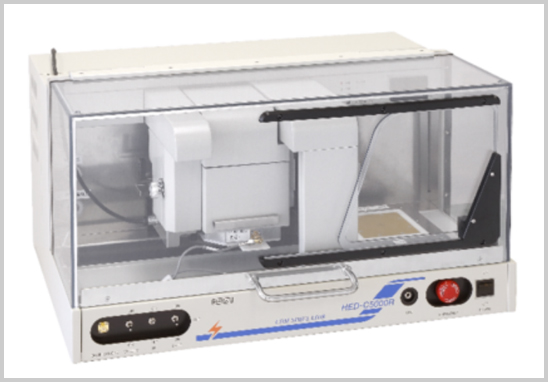

2. 元件充電模式（CDM） AEC Q101-005

   - 模擬場景：此測試模擬器件因摩擦或感應等因素在內部累積靜電，當其引腳碰觸到接地導體時，內部的靜電經由接腳流出而造成放電現象。

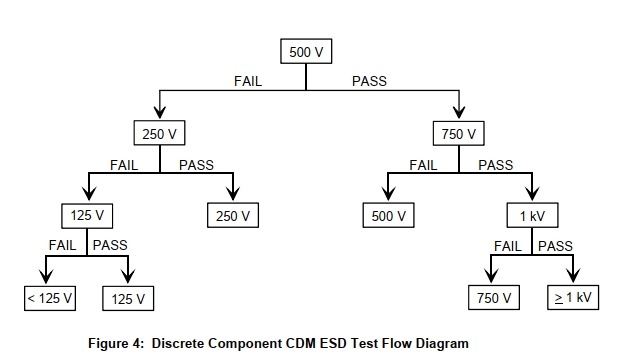

   - 測試流程：如圖所示的CDM測試流程圖，每個樣本組在不同應力電壓水平下測試10個器件。

試驗條件

HBM和CDM模式要求分別測試30個器件。將樣本量分為三個樣品組，并在應力電壓水平下對每個樣本組施加應力，每個應力電壓水平測試十個器件。

失效標準

ESD測試后，若器件不符合以下任何標準，則該器件將被定義為失效：

1. 最大允許偏移值：對于不同器件類型，關鍵參數的最大允許偏移值如下：

   - 雙極：ICES, ICBO 和 IEBO 的初始測量的10倍（10X）。

   - FET：IDSS 和 IGSS 的初始測量的10倍（10X）。

   - IGBT：ICES 和 IGES 的初始測量的10倍（10X）。

   - 二極管：IR 的初始測量的10倍（10X）。

2. 電氣驗證參數：器件初始和最終電氣驗證參數不再符合用戶器件規范的要求。

通過嚴格的ESD測試，AEC-Q101認證確保了汽車電子元件在實際使用環境中的可靠性和耐久性。江蘇粵科檢測作為專業的第三方測試機構，提供全面的AEC-Q101 ESD測試服務，幫助客戶確保其產品在各種極端條件下的高性能表現。
