電子元器件失效分析，是指對電子元器件在使用過程中出現的故障或失效進行分析和研究的過程。它通過對失效的元器件進行檢測、測試、分析和評估，找出失效的原因，并提出相應的解決方案，以確保電子設備的正常運行。

電子元器件失效分析常見技術

1. 無損分析（X-RAY無損檢測）

1.1 原理：基于不同物質對輻射的減弱和吸收特性，利用射線照相技術來產生一個物體的多個二維圖像，結合計算機信息處理和圖像重建技術，實現樣品的無損3D成像。

1.2 應用：X-RAY無損檢測（照CT）主要用于電子器件、高分子材料、復合材料、金屬材料以及能源材料等樣品?？蓪?shí)現樣品的內部及外部測量、芯片結構斷層掃描、外形尺寸分析比對、壁厚分析、缺陷查找與分析、纖維取向分析和科研開發。

2. 電性分析（電性能測試）

2.1 探針臺系統：探針臺測試系統主要是為了驗證及量測半導體電子元件的參數與特性，如電壓-電流(I-V)、電容-電壓(C-V)特性曲線、電阻、電容、電感值量測或訊號波形等，借此了解元件的失效行為以推測可能的故障機制，在COMS晶體管、分立器件、功率器件、晶圓級測試、可靠性驗證、LED、OLED、LCD等領域用途廣泛。

2.2 自動曲線追蹤儀ACT：利用SMU供應電壓或電流，驗證與量測半導體組件特性(Diode I-V Curve、MOSFET特性曲線等)，可協助驗證及量測半導體電子組件的參數與特性，如：電容-電壓、電壓-電流、電阻、電容、電感和訊號波形等，借此了解組件的失效行為以利后續的分析動作，常應用于器件開短路測試等。

3. 樣品制備（開蓋檢測）

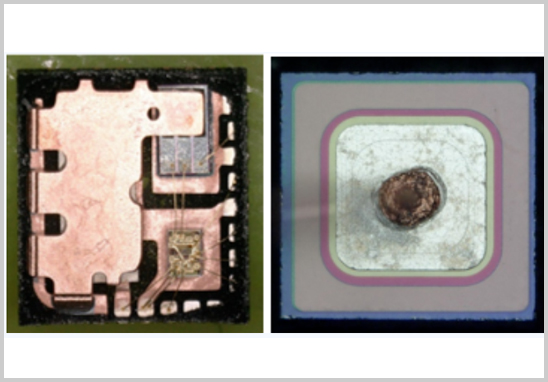

3.1 開蓋檢測

3.1.1 定義：開封Decap，也稱開蓋、開帽，指對完整封裝的IC 做局部處理，使得IC可以暴露出來，同時保持芯片功能的完整無損，保持 die，bond pads，bond wires乃至lead-frame不受損傷，為下一步芯片失效分析實驗做準備，方便觀察或做其他測試（如FIB，EMMI）。開封范圍包括普通封裝、COB、BGA、QFP、QFN、SOT、TO、DIP、BGA、陶瓷、金屬等其它特殊封裝。

3.1.2 化學開封：高分子的樹脂體在熱的濃硝酸（98%）或濃硫酸作用下，被腐去變成易溶于丙酮的低分子化合物，在超聲作用下，低分子化合物被清洗掉，從而露出芯片表層。此方法適用于塑料封裝的非銀線類產品，去除塑封方便快捷，并且芯片表面干凈。

3.1.3 機械開封：對于金屬類管殼通常采用手動研磨開封，即用砂紙研磨去掉表面金屬蓋，露出內部芯片；有些器件需要感光，因此采用透明玻璃封裝，此類產品通?？梢圆捎眉訜岱?，用專業道具從密封處翹開，使上下部分脫離，達到開封目的。

3.1.4 激光開封：將IC置于激光開封機載物臺上，通過信號燈使焦點定位到器件表面，繪制所需圖形，設置合適激光能量和鐳射次數，對指定區域鐳射，以起到樣品減薄、鐳射出二焊點、鐳射至基板的目的。

面對紛繁復雜的器件，開封常采用上述技術方法的一種或多種，從而達到較好的開封效果。

3.2芯片去層

3.2.1 定義：芯片去層即Delayer,去層技術廣泛應用于芯片生產、失效分析、和逆向設計等領域。去層技術可分為干法去層和濕法去層。干法去層法主要是利用反應離子刻蝕(RIE)設備或者機械研磨進行去層。濕法去層法是利用特定的化學溶液與所需去除的薄膜層發生反應，使反應的生成物溶于溶液，而與該溶液不發生或者較微弱反應的薄膜層得以保留的方法。通過交互使用不同處理方式（離子蝕刻、化學藥液蝕刻 、機械研磨），使芯片本身多層結構(Passivation、Metal、IDL)可逐層去除。透過芯片研磨與去層，可逐層檢查是否有缺陷，能清楚解析出每一層電路布線結構，為后續分析提供技術支持。

3.2.2 鈍化層去除：鈍化層主要成分是氮化硅，具有致密性和化學穩定性，常覆蓋在最外層，起到保護芯片內部結構的作用。通常采用離子刻蝕機去除，在射頻電源驅動下，在上下電極間形成電壓差，產生輝光放電，反應氣體被電離成等離子體。等離子體中游離基與被刻蝕材料發生反應，生成能夠由氣流帶走的揮發性化合物，從而實現各向異性刻蝕。

3.2.3 金屬層去除：金屬層一般為鋁，并摻雜了少量硅、銅元素。稀釋后的稀硝酸，硫酸，鹽酸均可以去除鋁層而不腐蝕四周的介質層。

3.2.4 介質層去除：介質層的主要成份是二氧化硅，一般由較多膜層組成，不同層次成膜方法不同，部分層次需要摻雜其他元素，因此各個薄膜層次的去除速率不一致，可采取研磨法去除，對研磨水平要求較高。

4. 失效點定位分析

4.1 顯微紅外熱點定位測試系統Thermal EMMI(InSb）：利用高靈敏度之InSb detector偵測IC在通電狀態下，缺陷位置所產生之熱輻射的分布，定位出失效所在位置。

4.2 微光顯微鏡EMMI(InGaAs）：當半導體元件由于過多電子-電洞對相結合并以光子形式呈現，而被EMMI 偵測到，從而定位出亮點，進而推知電路中的缺陷位置。

4.3 共聚焦激光分析儀(OBIRCH)：利用波長為1340nm的鐳射掃描IC，造成掃描點被局部加溫的作用，給予一個直流定電壓，元件會因溫度變化而產生阻值變化，OBIRCH便可借著偵測電流變化定出IC可能的故障位置。

半導體芯片經開封后未見異常的，常借助熱點定位設備測試，確定內部缺陷位置以便于后續分析。

5. 物性分析

5.1 掃描電子顯微鏡（SEM）：把聚焦得很細的電子束以光柵狀掃描方式照射到試樣上，通過對電子與試樣相互作用產生的二次電子、背散射電子等，加以收集和處理從而獲得微觀形貌放大像。

5.2 聚焦離子束掃描電子顯微鏡（FIB）：利用靜電透鏡將離子束聚集成極小尺寸的顯微切割技術，能做芯片電路修改、定點剖面與SEM觀察、穿透式電子微鏡 (TEM) 試片制備、材料鑒定、Probing Pad等測試。

5.3 透射電子顯微鏡（TEM）：經加速和聚集的電子束投射到非常薄的樣品上，電子與樣品中的原子碰撞而改變方向，從而產生立體角散射。散射角的大小與樣品的密度、厚度相關，因此可以形成明暗不同的影像。
