防雷插座UL認證需要按照UL1449 Type 3 SPD 產品進行評估，江蘇粵科檢測是獲得UL1449免目擊測試實驗室授權的第三方UL認證機構，可提供防雷插座UL1449認證辦理服務。

防雷插座UL認證標準

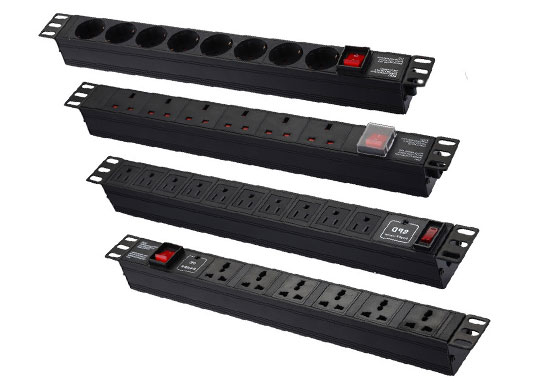

防雷拖線板 (Relocatable Power Taps）UL標準

UL 1449 4th Ed.CCN： VZCA/VZCA 7

UL 1363 CCN： XBYS/XBYS 7

UL 498 CCN： RTRT 2/3/8/9

直插式（壁插型電流分接器和轉換器）UL標準

UL 1449 4th Ed.CCN： VZCA/VZCA 7

UL 498A CCN： EMDV/EMDV 7

申請防雷插座UL認證需提供資料

1、型號規格參數表和型號差異；

2、產品結構尺寸圖；

3、線扣尺寸圖；

4、排插五金件的尺寸圖；

5、單個插座的尺寸圖；

6、產品分解圖(爆炸圖)；

7、電路圖；

8、電路板布線圖；

9、零部件清單（包含部件型號及檔案號碼）；

10、產品說明書（需簡要說明產品參數及功能）；

11、產品照片（成品照片和內部照片）；

12、產品標簽（或者Lable圖紙);

防雷插座UL認證測試項目及樣品需求

1. LEAKAGE CURRENT TEST： 漏電流測試 - 1pcs

2. TEMPERATURE TEST：成品溫升測試 - 1pcs

3. DIELECTRIC WITHSTAND TEST：成品耐壓測試 – 1pcs

4. SURGE TESTING – INITIAL VOLTAGE PROTECTION RATING TEST：初始防護電壓 – 3pcs

5. SURGE TESTING – OPERATING DUTY CYCLE TEST操作負荷周期測試（動作負載試驗）–用4.測試完的樣品

6. SURGE TESTING – REPEATED VOLTAGE PROTECTION RATING TEST  重復防護電壓測試 –用5.測試完的樣品

7. OPERATIONAL VOLTAGE TEST (following Surge Testing)：  工作電壓測試 –用6.測試完的樣品

8. LEAKAGE CURRENT TEST 漏電流測試 –用7.測試完的樣品

9. Ground Continuity Test (following Surge Testing)：接地電阻測試 –用8.測試完的樣品

10. CURRENT TESTS – INTERMEDIATE CURRENT TEST中等電流試驗： - 27pcs

11. LEAKAGE CURRENT TEST (following Intermediate Current Test)(Single Phase SPDs)漏電流測試– 用10.測試完的樣品

12. Ground Continuity Test (following Intermediate Current Test)：接地電阻測試 -用11.測試完的樣品

13. CURRENT TESTS – LIMITED CURRENT ABNORMAL OVERVOLTAGE TEST： 過電壓試驗 – 15pcs

14. LEAKAGE CURRENT TEST (following Limited Current Abnormal Overvoltage：漏電流測試-用13.測試完的樣品

15. Ground Continuity Test (following Limited Current Abnormal Overvoltage Test)接地電阻測試 ： -用14.測試完的樣品

16. GROUNDING CONTINUITY TEST：接地電阻測試 – 1pcs

17. FAULT CURRENT TEST：故障電流測試 – 3pcs

18. OVERCURRENT TEST：過流測試 – 3pcs

19. STRAIN RELIEF TEST： 電源線拉力試驗 – 1pcs

20. PUSH-BACK RELIEF TEST 推力試驗– 1pcs

21. IMPACT TEST (DROP TEST)：自由跌落測試– 1pcs    直插式的測試3pcs

22. IMPACT TEST (STEEL SPHERE IMPACT TEST)：常溫下鋼球撞擊測試– 1pcs   直插式的測試3pcs

23. Impact on Metal and Polymeric Enclosures： (C22.2 No. 269.3)低溫撞擊測試 – 3pcs

24. CRUSHING TEST：擠壓測試 – 1pcs

25. MOLD STRESS RELIEF DISTORTION TEST：模壓應力釋放測試– 1pcs

26. OVERLOAD BEHAVIOR TEST：過載特性試驗– 1pcs

27. SHORT CIRCUIT CURRENT (SCC) CAPACITY TEST – 不需樣品

28. MOUNTING HOLE BARRIER IMPACT TEST：掛孔擋板撞擊測試– 1pcs

29. MOUNTING HOLE BARRIER PROBE TEST：掛孔擋板探棒測試– 1pcs

30. ADEQUACY OF MOUNTING TEST：吊掛試驗– 1pcs

31. Deflection Test：(C22.2 No. 269.3)撓曲試驗– 1pcs

因此防雷部分的測試一共要求：73pcs+20pcs樣品備用，因?yàn)檫€需要寄給UL樣品做結構檢查和VPR試驗。

防雷插座UL認證辦理流程

1. 項目確定：確認申請的款式，型號數量；

2. 資料準備：提供需要申請的產品信息，包括產品型號清單，產品圖紙，產品照片，產品材料等；

3. 送樣測試：根據申請產品信息給出對應的測試認證方案，確認測試項目，寄送樣品；

4. 簽發報告：產品檢測結果符合UL標準要求，正式簽發檢測報告；

5. 工廠審核：UL將對生產工廠進行首次工廠檢查，以確保符合標準要求；

6. 標志使用：審核符合要求后，申請人正式獲得授權使用UL標志，取得證書，項目完成。
